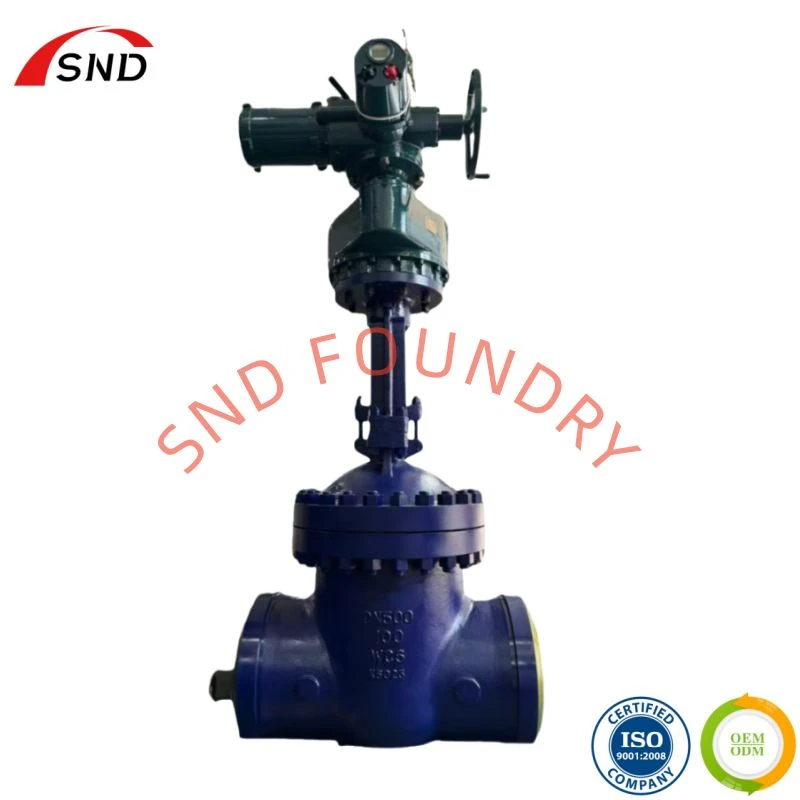

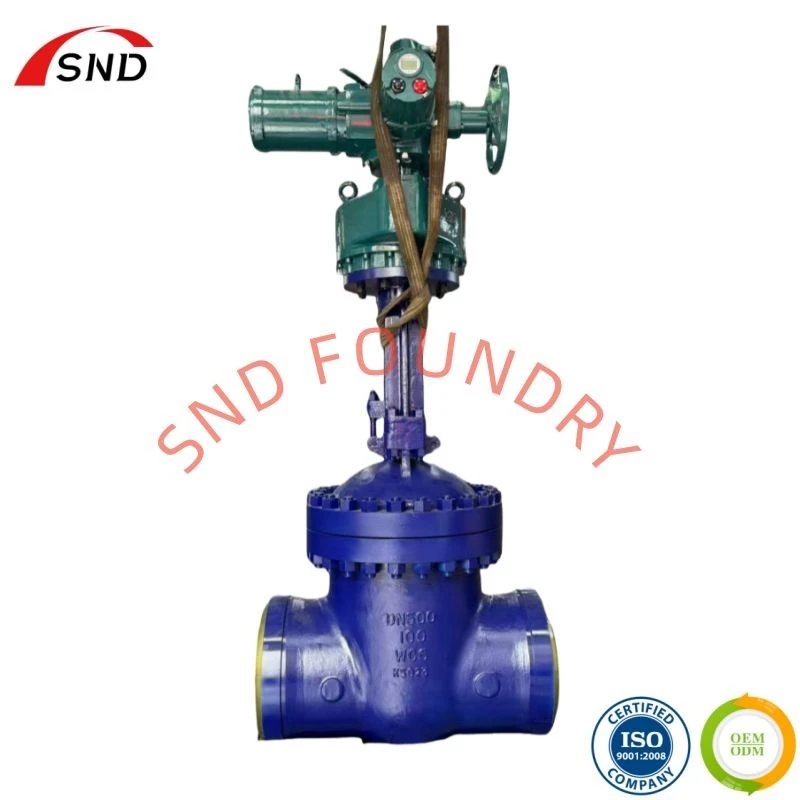

See on suure-läbimõõduga kõrgrõhuga{1}}elektriline paisuventiil. Klapi korpus on valmistatud WCB valatud terasest, millel on sinine korrosioonivastane-kate. Sellel on kaks elektrilist ja käsitsijuhtimist ning peal on roheline elektriline ajam ja käsiratas. See toetab kaugautomaatika ja hädaolukorras käsitsi töötamist. Ühenduse tüüp on äärikuga. See elektriline tõmbeventiil sobib suure-voolu ja kõrgsurve{9}}kandjate sisse/välja juhtimiseks.

Parameetrid

Klapi korpuse materjal	WCB
Kohaldatav kandja	Õli, gaas, vesi
Ühendus	Äärik
Võimsus	Elektriline
Tihendi tüüp	Kõva tihend
Garantiiaeg	12 kuud
tunnistus	CE, IS09001, IS014001, IS045001

Eelised

Kõrge automatiseerimise kohanemisvõime

Elektrilist täiturmehhanismi saab ühendada PLC- ja DCS-süsteemidega, võimaldades kaugjuhtimist ja oleku tagasisidet, muutes selle sobivaks tööstuslikele automatiseeritud tootmisliinidele;

Kõrge ohutuse koondamine

Kaks elektrilist ja manuaalset režiimi hoiavad ära torujuhtme rikke, mis on põhjustatud ühe ajami rikkest;

Pikaealine{0}}kujundus

Tihenduspinna kõvasulami pind ja klapivarre nitrideerimine tagavad vastupidavuse erosioonile ja korrosioonile, pikendades klapi kasutusiga;

Mugav paigaldus ja hooldus

Äärikühendus hõlbustab kohapeal-paigaldamist/eemaldamist ning komponentide kõrge standardiseeritus muudab asendamise ja hooldamise lihtsaks.

Omadused

Kahe{0}}draivi juhtimine

Elektriline täiturmehhanism toetab kaugjuhtimist/automaatjuhtimist ning käsiratas võimaldab hädaolukorras käsitsijuhtimist, tagades süsteemi töökindluse voolukatkestuse või rikke korral;

Kõrgsurve{0}}tihenduskonstruktsioon

Sellel on kõva-tihenduskonstruktsioon (metallist-metallist-tihenduspind, nt kõvasulamiga kattega keevitamine), mis sobib PN100 kõrgrõhutingimustega-, tihendusklassiga kuni ANSI klass IV;

Suur voolukiirus

DN500 ava + madal voolutakistus täielikult avatud korral (ligikaudu lühike toru), mis vastab suure-läbimõõduga torujuhtmete vajadustele suure vooluhulgaga kandja transportimiseks;

Vastupidavad materjalid

WCB valatud terasest klapi korpus pakub suurt tugevust ja vastupidavust keskmistele ja kõrgetele temperatuuridele (vähem kui 425 kraadi või sellega võrdne), mis sobib tööstuslikele vahenditele, nagu nafta ja kemikaalid.

Rakenduse stsenaariumid

Naftakeemiatööstus

Keskmine väljalülitus-toornafta/rafineeritud nafta ülekandetorustike ja kõrgrõhu{1}}torujuhtmete jaoks;

Kommunaaltehnika

Suurte veepuhastusjaamade ja linna kõrgsurvegaasivõrkude{0}}peamiste veevarustustorustike sisse/välja juhtimine;

Energiatööstus

Elektrijaamade jahutusveesüsteemide ja aurutorustike isolatsiooniventiilid;

Kaevandamine/Metallurgia

Keskmine väljalülitus-logaülekandetorustike ja kõrgrõhu{1}}hüdraulikasüsteemide jaoks.

TootmineProcess

Materjali sulamine

WCB valatud terasest materjal sulatatakse vastavalt standardsetele valemitele, et tagada koostise vastavus spetsifikatsioonidele;

Klapikorpuse valamine/sepistamine

Klapi korpuse toorik moodustatakse täppisvalu või sepistamise teel, et tagada konstruktsiooni tugevus;

Mehaaniline töötlemine

Tihenduspindade ja ääriku mõõtmete täpsuse tagamiseks teostatakse ventiili korpuse, värava ja muude komponentide CNC-töötlus;

Pinnatöötlus

Klapi korpus on liivapritsiga ja värvitud (sinine korrosioonivastane{0}}kate) ning tihenduspindadele on keevitatud kõvasulam;

Kokkupanek ja silumine

Värav, klapivars, täiturmehhanism ja muud komponendid on kokku pandud ning avamis-/sulgemisjõudlust ja tihendusvõimet testitakse;

Kvaliteedikontroll ja kohaletoimetamine

Survetestid (nt hüdrostaatilised testid) ja jõudlustestid viiakse läbi vastavalt API/GB standarditele ning toode tarnitakse koos vastavussertifikaadiga.

Rutiinne hooldus

Regulaarsed kontrollid

Kontrollige elektrilise täiturmehhanismi juhtmeid ja tihendeid (nt tihendeid) kord kuus ning tihenduspindade lekkeid kord kvartalis;

Määrimine ja hooldus

Määrige klapivarre ja täiturmehhanismi käigukasti iga kuue kuu tagant;

Puhastamine ja kaitse

Hoidke klapi korpuse pind puhas, et vältida tööd mõjutada võivate lisandite kogunemist;

Hädaolukorra testimine

Kontrollige käsitsi tööfunktsiooni kord kvartalis, et tagada normaalne avanemine ja sulgemine elektrikatkestuse korral;

Veaotsing

Lekke korral kontrollige esmajärjekorras tihenduspindade kulumist või tihendi vananemist ning vajadusel vahetage tihendid välja.

Sertifikaadid

ISO-sertifikaat ei ole meie ettevõtte jaoks mitte ainult "kvalifikatsioonilävi", vaid ka meie ettevõtte kvaliteedi, vastavuse ja konkurentsivõime igakülgne peegeldus, mis viib meie ettevõtte muutumiseni "madalama-kvaliteediga tootmiselt" "kvaliteetsusega{1}}standardiseks".

Ettevõtte profiil

SND on juhtiv ventiilide tootja, kes on spetsialiseerunud suure jõudlusega{0}}hüdraulika juhtventiilidele ja uuenduslikele voolulahendustele. Kasutades rahvusvahelisi patente ja tehnoloogilist koostööd, järgime rangelt ISO 9001 kvaliteedijuhtimissüsteemi, tagades oma toodetes nulldefekti ja pälvides tunnustuse tööstuse etalonina.

Meie täiustatud automatiseeritud tootmisprotsessid ja integreeritud võrguhaldus tagavad toodete töökindluse ja on Hiina ehitusametite poolt heaks kiidetud. Üleriigilise müügi- ja teenindusvõrguga oleme pühendunud pidevale uuendusele, arendades järgmise-põlvkonna ventiilitehnoloogiaid ning pakkudes ülemaailmselt juhtivaid, usaldusväärseid ja tõhusaid vooluhulga juhtimise lahendusi.

KKK

K: Kas see klapp saab voolu reguleerida?

V: See ei ole soovitatav. Kui tõmbeventiil on osaliselt avatud, kulub tihenduspind kergesti söötmega, mis lühendab selle eluiga. See sobib ainult täielikult avatud/täielikult suletud juhtimiseks.

K: Kuidas ventiili kasutada, kui elektriline täiturmehhanism ebaõnnestub?

V: Lülitage käsitsi režiimi ja avage või sulgege klapp otse käsirattaga.

K: Mis on kohaldatav keskmise temperatuuri vahemik?

V: WCB materjal sobib -29 kraadi ~ 425 kraadi jaoks. Kõrgematel temperatuuridel on vaja kuumakindlat terasmaterjali.

K: Kas paigaldussuunale on mingeid nõudeid?

V: väravaklapi keskmise voolu suund ei ole piiratud; seda saab paigaldada igas suunas.

K: Kuidas ma saaksin proovi?

V: Enne esimese tellimuse saamist lubage endale kiirtasu. Me tagastame teile teie esimese tellimuse ajal kulud.

K: Proovi aeg?

V: Olemasolevad kaubad: 3-7 päeva.

K: Kas saaksite oma toodetele meie brändi muuta?

V: Jah. Kui suudate täita meie MOQ-d, saame teie logo printida nii toodetele kui ka pakenditele.
